oister 100
PROTEZIONE CONDOTTE METALLICHEcon materassino oister 100
EI 120 - FUOCO INTERNO/ESTERNo (en 1366-1 / o↔i)
Global Building propone OISTER 100, un materassino in lana di roccia trapuntato su rete metallica e rivestito con un foglio di alluminio retinato sulla faccia esterna. Verniciato con un composto ablativo protetto da un tessuto in vetro sulla faccia opposta. Specificatamente studiato per garantire la massima protezione al fuoco esterno ed interno. Tale soluzione, in caso di incendio, garantisce una temperatura dell’aria interna compatibile con i parametri predeterminati per il funzionamento della ventola del sistema di pressurizzazione oltre alla compartimentazione della parete dove è inserita l’Unità Ventola.
Condotte rettangolari
RESISTENZA AL FUOCO EI 120 (ho o↔i)
• Esposizione al fuoco: lato iterno/esterno
• Supporto: condotti metallici rettangolari
• Rivestimento protettivo: materassino OISTER 100
• Campo di applicazione diretta:
dimensioni max: 1250 (larghezza) x 1000 (altezza) mm
Sollecitazioni massime su dispositivi di supporto:
sollecitazione elastica su tutte le componenti orientate verticalmente (barre): 6N/mm^2
Distanza massima tra i supporti: 1350 mm
Supporti posizionati in corrispondenza dei giunti
Applicabile a condotte con ermeticità uguale o superiore a classe D (secondo EN 1507)
Rapporto di classificazione: applus 12/5570-1559 norma di prova: en 1366-1
RESISTENZA AL FUOCO EI 120 (Ve o↔i)
• Esposizione al fuoco: lato interno/esterno
• Supporto: condotti metallici rettangolari
• Rivestimento protettivo: materassino OISTER 100
• Campo di applicazione diretta:
dimensioni max: 1250 (larghezza) x 1000 (altezza) mm
Distanza massima tra i supporti: 6 metri
Il rapporto tra la distanza tra i supporti e la misura del lato minore non deve superare il valore di 8:1
Applicabile a condotte con ermeticità uguale o inferiore a classe D (secondo EN 1507)
Rapporto di classificazione: applus 12/5570-1559 norma di prova: en 1366-1

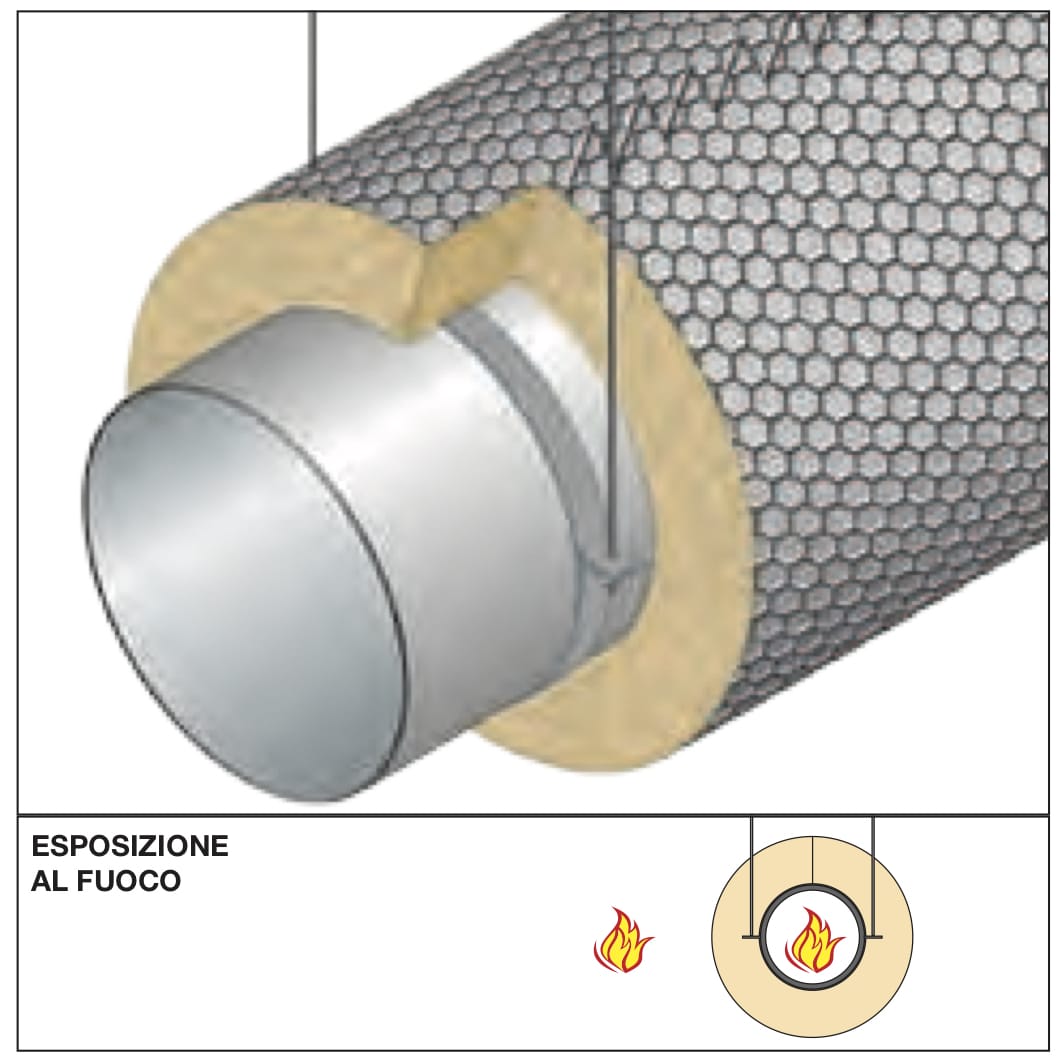

condotte circolari
RESISTENZA AL FUOCO EI 120 (ho o↔i)S
• Esposizione al fuoco: lato iterno/esterno
• Supporto: condotti metallici circolari
• Rivestimento protettivo: materassino OISTER 100
• Campo di applicazione diretta:
dimensioni massime: diametro 1000 mm
sollecitazioni massime su dispositivi di supporto:sollecitazione elastica su tutte le componenti orientate verticalmente (barre): 6 n/mm2
Distanza massima tra i supporti: 1350 mm
Applicabile a condotte con ermeticità uguale o superiore a classe A (secondo en 1507)
nota:
1) fino a sovrapressione positiva o negativa 500 pa
2) condotti fino a classe D (en 12237)
certificato su pareti rigide densità massima 575 kg/m3 e in cartongesso spessore minimo 130 mm
Rapporto di classificazione: dbI-pca 10421 A norma di prova: en 1366-1
RESISTENZA AL FUOCO EI 120 (Ve o↔i)S
• Esposizione al fuoco: lato interno/esterno
• Supporto: condotti metallici rettangolari
• Rivestimento protettivo: materassino OISTER 100
• Campo di applicazione diretta:
dimensioni max: diamentro 1000 mm
Distanza massima tra i supporti: 6 metri
Applicabile a condotte con ermeticità uguale o superiore a classe A (secondo en 1507)
nota:
1) fino a sovrapressione positiva o negativa 500 pa
2) condotti fino a classe D (en 12237)
certificato su pareti rigide densità massima 575 kg/m3 e in cartongesso spessore minimo 130 mm
Rapporto di classificazione: dbI-pca 10421 A norma di prova: en 1366-1
